客货救援车辆组合台车
产品详情

快速拼装式客货两用台车是一种铁路部门常备的救援装置,该装置与液压起复救援设备默契配合,机动灵活,在铁路车辆发生一般性事故,转向架出现不能运行时,用于临时替代转向架,加快线路开通,恢复了行车速度。该装置具有重量轻、体积小,便于现场搬运,结构合理、组装方便、安全可靠等特点。该装置既可配备在救援列车上,也可作为中间救援点的常备装置。

一、结构

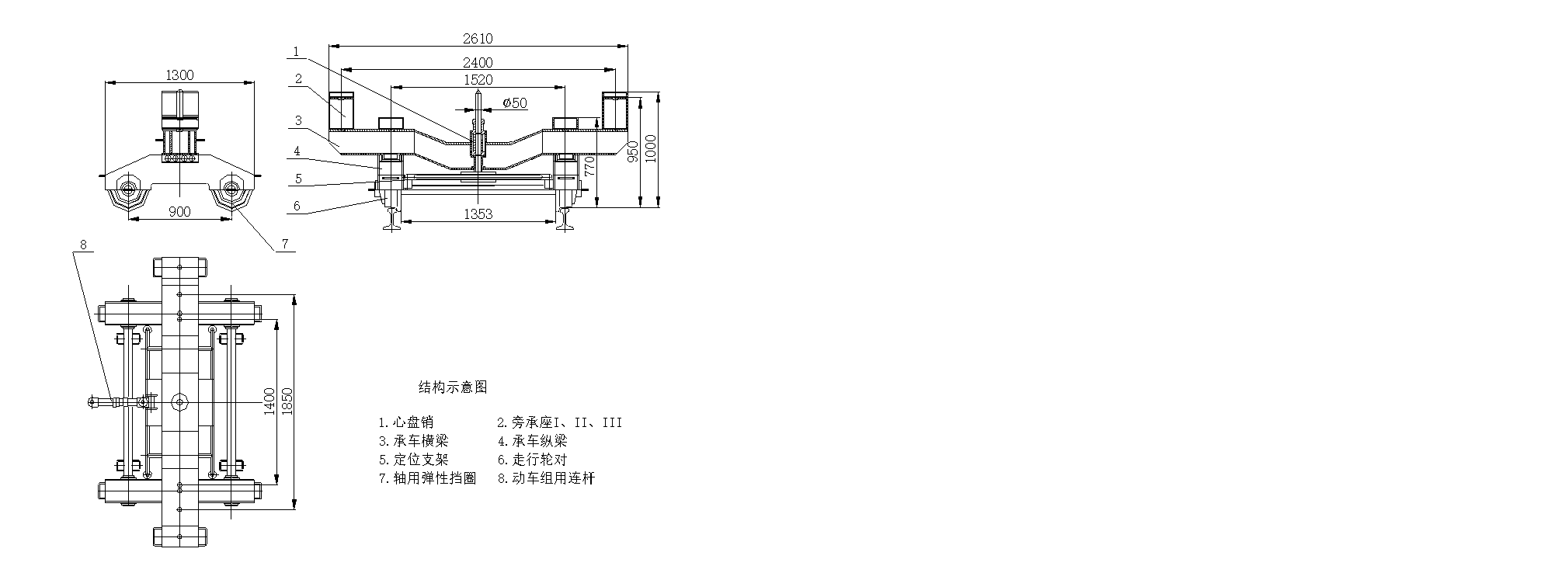

该装置为箱体框架式结构,分体组装。主要由走行轮对、定位支架、承车横梁、承车纵梁、旁承座、动车组用连杆等组成。如图所示。

二、主要技术参数

1. 台车最大载重量:   50t

2. 最大构造速度:     20km/h

3. 型:      二轴转向架车辆(客货两用)

4. 距:      1353mm

5. 径:      Φ310mm

6. 两旁承中心距:     1400~2400mm

7. 心盘销直径:       Φ50mm(下置式)

8. 距:      900mm

9. 度:      1300mm

10. 单件最大自重:     200

11. 重:     850


 台车牵引杆

微信图片_201908280825565.jpg台车的安装
