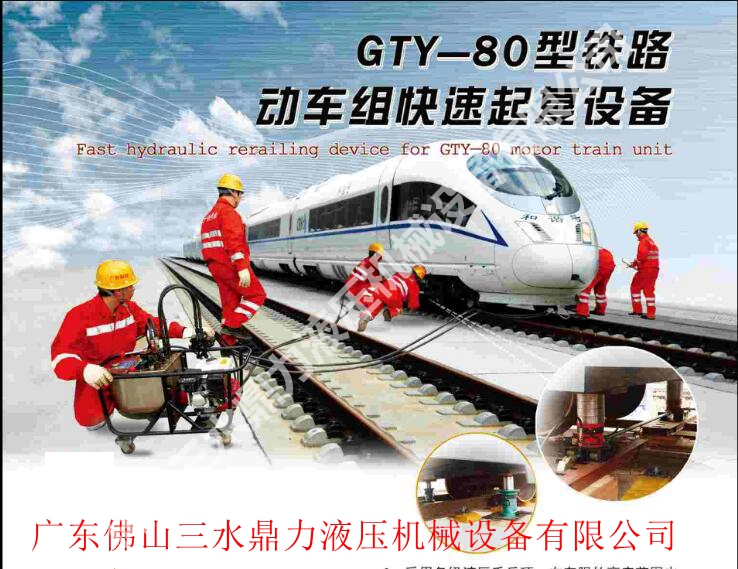

GTY-80型铁路动车组快速起复设备
GTY-80型铁路动车组快速起复设备
产品详情

GTY-80液压起复介绍

GTY-80型起复设备,是我公司消化吸收国内外同类产品结构和技术性能而研制的一种专门针对铁路动车组列车脱轨后进行快速救援起复作业的先进专用设备。本设备适合用于铁路各种干线、支线、桥梁、隧道等任何地段的救援起复作业。设备基本原理:通过发动机-油泵组向各液压千斤顶提供动力,采用两个液压千斤顶同时顶升,同时横移,两次作业,实现脱轨动车组复位的目的

设备的优特点:适用于高铁车辆转向架低、作业空间小的工作状态。不论在铁路干线、支线、桥梁、隧道等任何路段,只要在实施救援作业前将承垫基础铺好,保证设备架设时能基本保持水平状态,就可以对车辆进行平稳高效的起复救援。设备配备两组液压千斤顶,60T两级2个,80T三级2个,横移小车2台,复轨桥2条。进行作业时先利用60T液压千斤顶对车辆进行预顶升,用垫轮器垫好车轮撤出60T千斤顶,增加作业空间高度以及安全性;再架设复轨桥和横移小车、主三级液压千斤顶,然后用主千斤顶对车辆进行正式顶升、横移、复位。本设备配有液压千斤顶保护装置,横移过程中可以对液压千斤顶起到有效的保护。本设备配有横移无级调速装置,在横移过程中可以对横移小车进行任意调速,保证横移过程中车辆的平稳安全性。由于本设备组合初始高度低,主千斤顶初始高度低顶升行程大,横移作业到位后降下车辆到钢轨上可以直接撤出设备。对于整车脱线的情况下建议两套设备同时作业,以提高救援效率。


主要技术参数

1、汽油发电机--油泵组

    功率                             4.0~5.0KW6.5PS)/3600rpm

    液压系统额定压力:                   49Mpa

    油泵额定流量:                      3L/min

2、60T两级液压千斤顶

   顶升力:                           P=590KN/295KN

   行程:                             S=170mm/180mm

   总行程:                           L=350mm

   初始高度:                          h=300mm

3、三级液压千斤顶

顶升力:                            P=800KN/400KN/200KN

行程:                             S=66mm/71mm/75mm

总行程:                           L=212mm

初始高度:                          h=180mm
